各種自動上鏈系統的原理（轉載）

Eric726 2018-06-17 08:08發表于勞力士論壇

18回復892瀏覽

機械自動上鏈系統的運作原理只有一種，就是利用佩戴者手臂的移動，因地心吸力使自動系統內的重物(金屬擺陀)擺動，金屬擺陀的不段轉動從而推動系統內的杠桿及齒輪為主發條上鏈。現時的不同設計只是形式上的不同，基本概念不變。唯一不同的機械自動上鏈系統只有JLC的Atoms空氣鐘，利用溫度改變使內部金屬條改變形狀，推動齒輪為主發條上鏈，可惜未能用于手表上，否則必可成為“驚天地，泣鬼神”之作！各種自動上鏈系統結構：撞陀是介乎手動上鏈與自動上鏈間之產物，單向上鏈設計，上鏈效能未算完善，利用金屬擺陀于機芯內來回“撞”為主發條上鏈得名。（以天梭撞陀上鏈機芯為例）

2018-06-17 08:08發表

打賞評論舉報

18個回復

Eric726入門表友

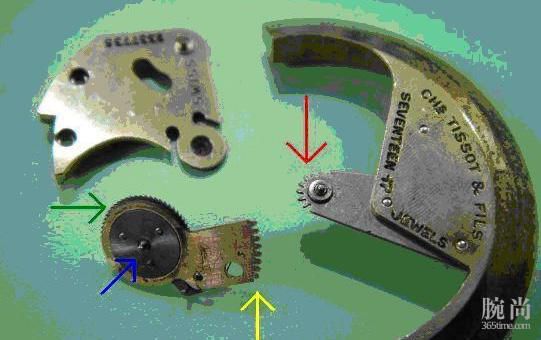

撞陀中軸有些齒牙（紅），直接推動一個搖擺系統的齒牙（黃），使其不段上下搖擺約50-60度左右，期間轉動軸芯（藍）底部的齒輪為主發條上鏈，斜牙齒（綠）確保單向上鏈。上鏈效能差，“撞”到手軟都未上滿鏈。

2018-06-17 08:13發表

評論舉報

Eric726入門表友

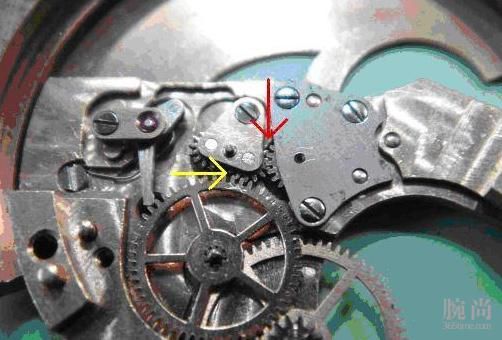

搖擺式自動上鏈系統：利用擺陀的轉動，推動一組可左右搖擺的齒輪，雙向為主發條上鏈。擺陀底部齒牙（紅）直接推動搖擺齒輪組前小齒輪（黃）把動力傳向過輪為主發條上鏈。

2018-06-17 08:13發表

評論舉報

Eric726入門表友

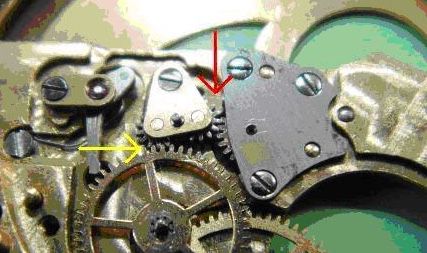

當擺陀向另一方向轉動時，搖擺齒輪組前小齒輪（紅）只作換向工能，推動搖擺齒輪組后小齒輪（黃）把動力傳向過輪為主發條上鏈。

2018-06-17 08:14發表

評論舉報

Eric726入門表友

當擺陀向另一方向轉動時，搖擺齒輪組前小齒輪（紅）只作換向工能，推動搖擺齒輪組后小齒輪（黃）把動力傳向過輪為主發條上鏈。

2018-06-17 08:14發表

評論舉報

Eric726入門表友

當擺陀向另一方向轉動時，搖擺齒輪組前小齒輪（紅）只作換向工能，推動搖擺齒輪組后小齒輪（黃）把動力傳向過輪為主發條上鏈。

2018-06-17 08:14發表

評論舉報

Eric726入門表友

Seiko使用Magic Lever自動上鏈系統，設計非常簡單可靠，可快速為主發條上鏈，但其扭力偏弱，當主發條已上半滿鏈后，有可能較難再上鏈。

2018-06-17 08:15發表

評論舉報

Eric726入門表友

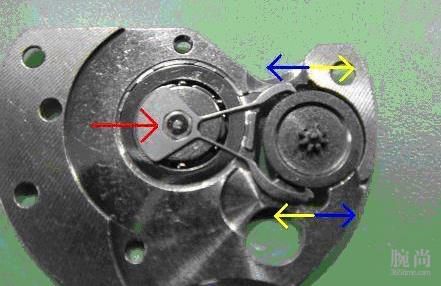

Magic Lever結構很簡單，一個‘Y’形的lever直接連接擺陀中軸與上鏈齒輪；Magic Lever是偏心地設于中軸上（紅），當擺陀轉動時，‘Y’形lever就會不段“捽下捽下”上鏈齒輪（黃\\/藍）為主發條上鏈。

2018-06-17 08:16發表

評論舉報

Eric726入門表友

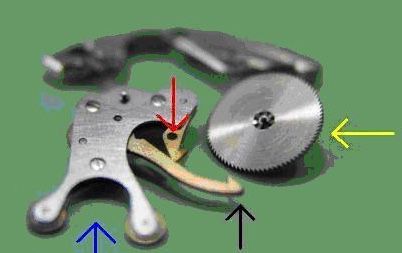

IWC啄木鳥自動上鏈系統：原理是自動擺陀背后有一偏心凸輪，凸輪在\"啄木鳥\"的兩個滑輪間轉動（藍）從而推動整個系統，貢桿原理令系統內的\"長鳥咀\" （黑）與\"短鳥咀\"（紅）不斷地相對上下移動，形成\"長鳥咀\"向下拉、\"短鳥咀\"向上滑；\"短鳥咀\"向下拉、\"長鳥咀\"向上滑，不停拉動斜牙齒輪（黃）為主發條上鏈

2018-06-17 08:17發表

評論舉報

Eric726入門表友

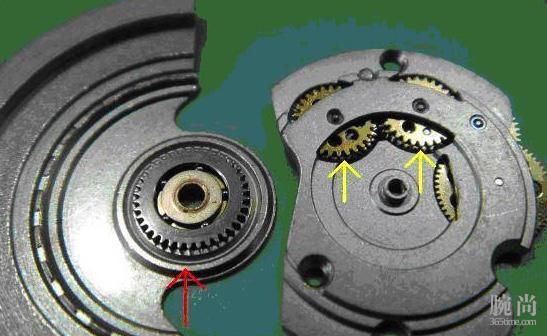

換向輪自動上鏈系統：ETA自動上鏈系統，利用擺陀底部齒牙（紅），與換向輪上層齒輪連接（黃），換向輪使擺陀無論向左\\/右轉一樣可以為主發條上鏈。

2018-06-17 08:17發表

評論舉報

Eric726入門表友

10#

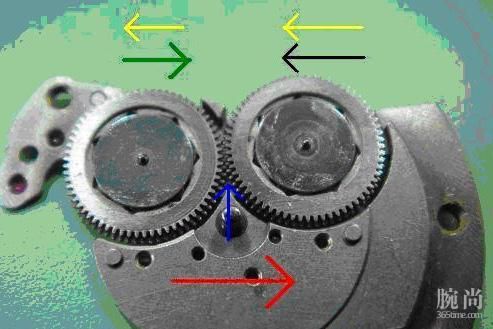

舊芝柏換向輪自動上鏈系統，與ETA原理相同，兩個換向輪均為雙層設計，上層齒牙非常接近但不相連（藍），只與擺陀底齒牙連接，下層則相連；換向輪必須設計成其中一個上下順時轉連動，逆時空轉；另一個上下逆時轉連動，順時空轉。當擺陀逆時轉動（紅），兩個換向輪上層均順時轉動（黃），右換向輪上下連動，使下層一樣順時轉動（黑），推動左面換向輪空轉的下層逆時轉動（綠）。

2018-06-17 08:19發表

評論舉報

Eric726入門表友

11#

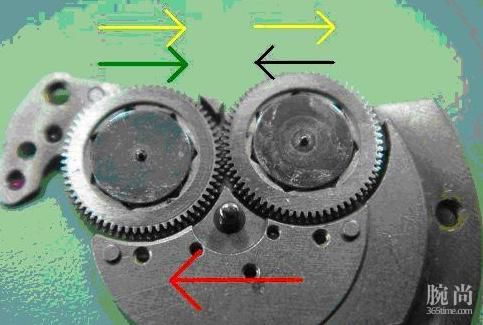

當擺陀順時轉動（紅），兩個換向輪上層均逆時轉動（黃），左換向輪上下連動，使下層一樣逆時轉動（綠），右換向輪下層順時空轉（黑）。這樣，左換向輪下層永遠逆時轉動（綠）為主發條上鏈。

2018-06-17 08:19發表

評論舉報

Eric726入門表友

12#

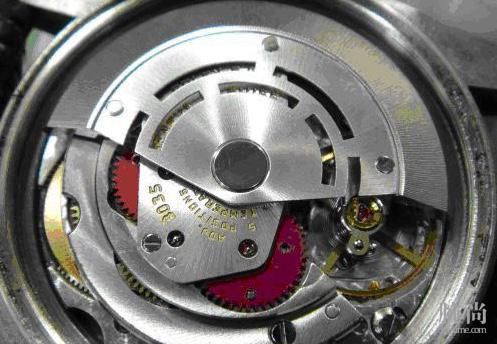

Rolex的自動上鏈系統：該系統原理跟ETA的換向輪一樣，但結構不同；外觀上只會發現兩個紅色的大齒輪在轉動，但仍可雙向上鏈，原因是下層的止逆輪被紅色大齒輪包住，要從底部才可看得到。

2018-06-17 08:19發表

評論舉報

Eric726入門表友

13#

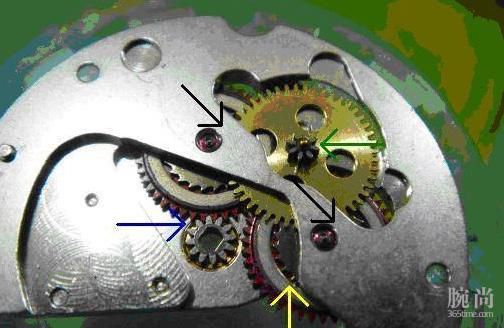

擺陀動力先傳送至第一個紅色大齒輪（藍），當內\\/外齒同步時，中軸內的小齒輪（上黑）就會帶動銅色齒輪為主發條上鏈（綠）；此時，另一紅色大齒輪內的逆向輪會被銅色齒輪帶空轉（下黑）。但當第一個紅色大齒輪內\\/外異步時，動力就會傳至另一紅色大齒輪（黃）使其內\\/外同步（下黑）帶動銅色齒輪為主發條上鏈；此時，第一個紅色大齒輪內的逆向輪會被銅色齒輪帶空轉（上黑）。
