最近網上和經銷商渠道鋪天蓋地都在傳，勞力士由于紅藍或紅黑雙色陶瓷圈的報廢率居高不下，即將停產GMT可樂圈（本文將百事圈也囊括進可樂系圈）（本文轉載自林北的表）

撇開其他，今天我們就來看看為何雙色陶瓷難以制備。

勞力士是?雙色陶瓷圈的祖師爺?。在2013年之前，由于過高的報廢率與?困難度?，沒有任何一個品牌推出雙色陶瓷組件陶瓷腕表。直到勞力士在2013年推出全球首款藍黑雙色陶瓷表圈?。一年后，勞力士又推出了紅藍可樂配色陶瓷?表圈。

雖然勞力士攻克量產了雙色陶瓷表圈的技術，但以勞力士的高標準，實際中雙色陶瓷表圈的報廢率仍然居高不下，特別是紅藍可樂圈。
勞力士Cerachrom??陶瓷圈的名稱?來源?結合自??"Cera"（瓷器?）和"Chrom"（顏色）。

勞力士的表圈并非來自于供應鏈，而是勞力士位于瑞士Plan-les-Ouates的?零件?表廠?自行生產?。因為堅持自產，在攻克雙色陶瓷表圈技術的同時，還因此獲得兩項相關專利，并且將Cerachrom??陶瓷圈注冊了商標。
雙色?陶瓷表圈?的制備?第一步自然是?制作?胚料?，勞力士?的?其他色??陶瓷圈?通常為?氧化鋯?，但是?紅色?顯色?化合物?難以?與?氧化鋯?結合?，因此?勞力士?在?紅色系?陶瓷圈?上?采用?礬土氧化礦物取代氧化鋯，與?氧化鋁微米?級??粉末混合而后?，并添加了黏合劑，經過?加熱后?，便會?高壓?注射?到?模具?，讓胚得以成型。

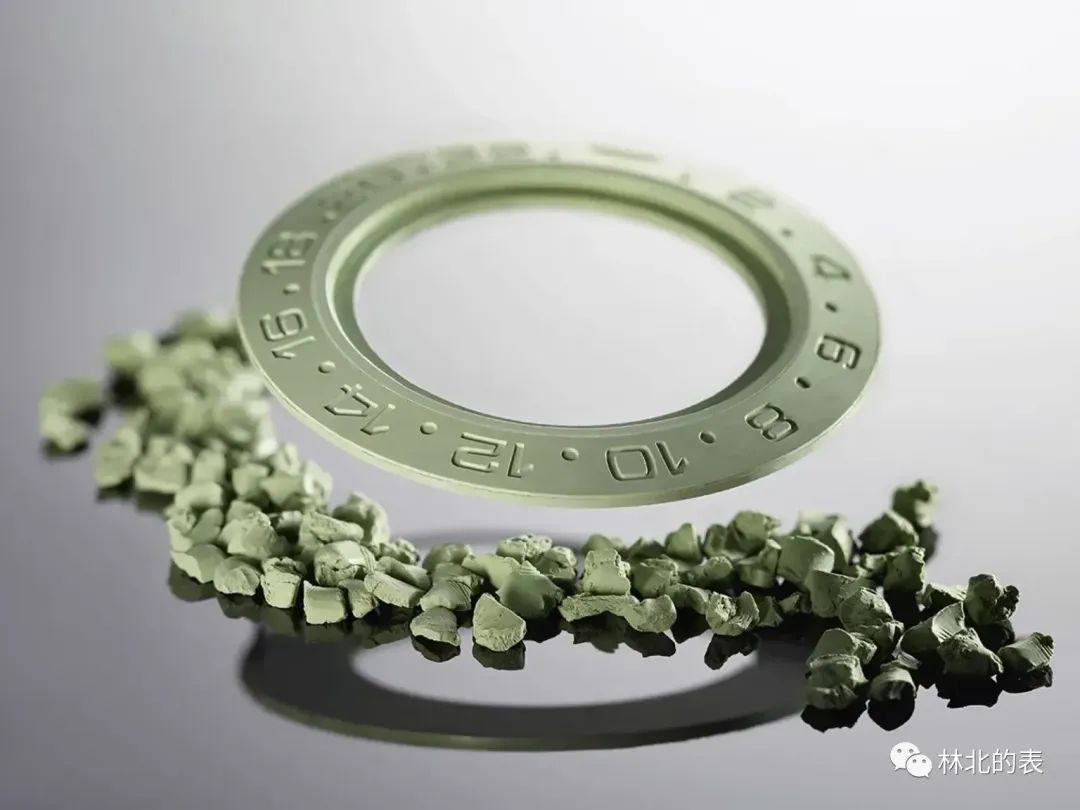

由此產生的濕黏土會經高壓處理，制成字圈坯件。隨后進行1000度??熱處理?去除?黏合劑，得到?最初?的?陶瓷圈?胚底。
勞力士還會在最初的配料中加入氧化鉻與氧化鎂，鉻是紅色系致色元素，鎂的作用是降低透明度，提升飽和度與溫潤深邃感。因此第一次1000度的熱處理就將得到微微泛紅感覺的紅色系顯色胚表圈。

隨后進行浸漬，將?預呈現?藍色?的?半邊字圈注入特定?顯色?金屬離子?化學溶液，使半邊?表圈?均勻?吸收溶液。

隨后表圈在攝氏 1600 度中燒結。此高溫處理會決定陶瓷最終的硬度和強度。在這個過程中，表圈會收縮約 25%，紅?與?藍?顏色也將最終?顯色?成釉。
由于?燒結?會導致?縮小?，勞力士?會預先?預留?比較大的?冗余?空間?，勞力士?最終?會將?表圈內外?切削?去?，由于?經燒結的陶瓷由于非常堅硬，只有鉆石刀頭工具才能在字圈上切削加工。表圈的內外圍均以鉆石工具切削加工，把外觀修飾至完美無瑕。

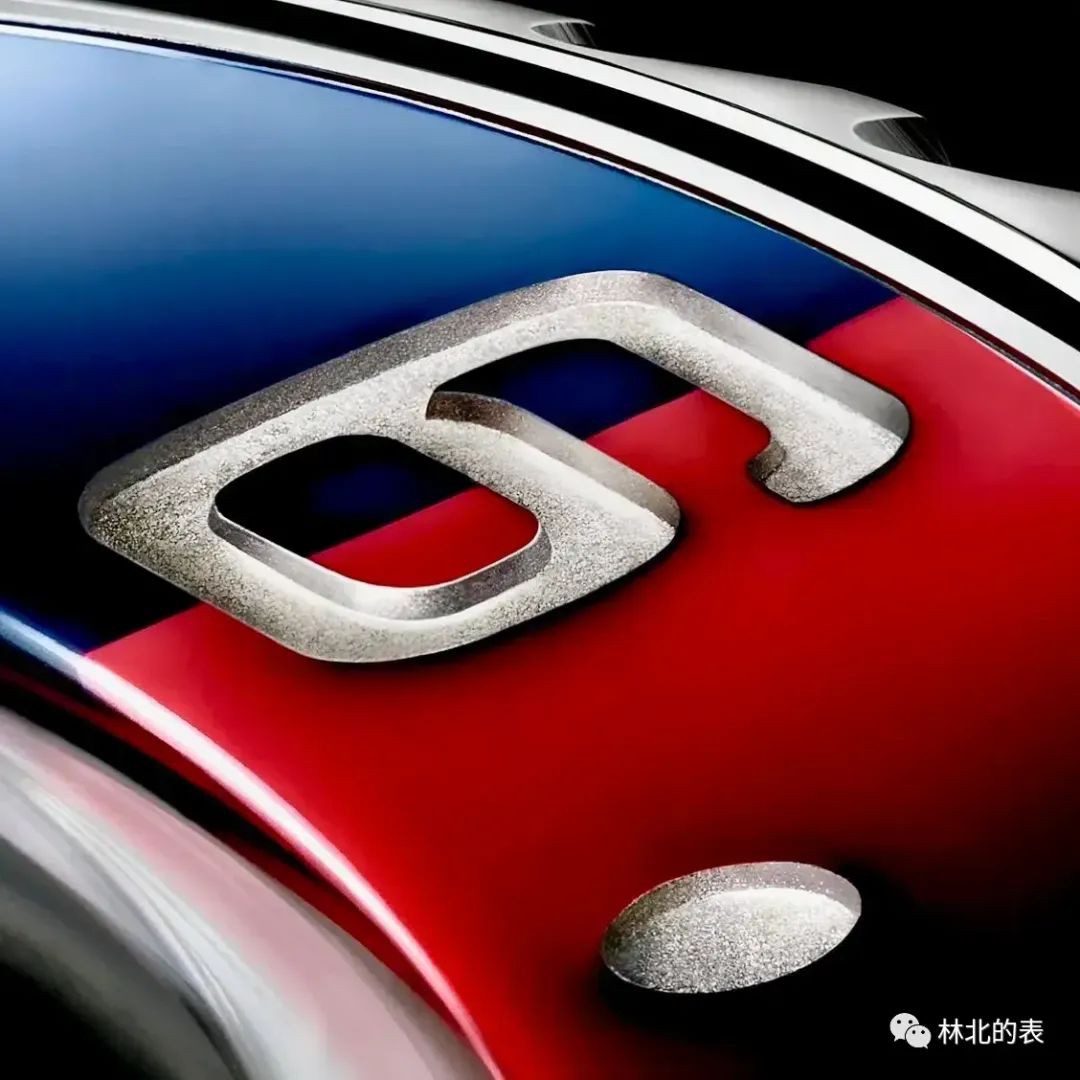

然后通過PVD(Physical Vapour Deposition物理氣相沉積法)將整個?表圈?的表面?都?鍍填上一微米?厚的?鉑金，除了?覆蓋在?數字和漸進刻度之上，表圈其他?處也會?著?鉑金?，所以?最后的步驟?就是對表圈?進行?整體?拋光?，留下??僅有?凹陷?的刻度?才有?鉑金?鍍膜?。
由于勞力士超高的質檢標準，而且由勞力士自產。由于顯色、雙色邊際線、切削等等每一步都有非常高的報廢率，導致雙色表圈，特別是紅藍可樂圈的良品率非常低。這間接也影響了其他陶瓷表圈的產能。
如今一大波“炒客”聞風而動，至于勞力士是否停產“可樂圈”，在愛炒作的時代，一切就讓我們拭目以待。
